400 tonns pullerter for Halvorsen Offshore

Prosjektet omfatter prosjektering av to 300 tonns gravitasjons fundamenter i betong som hver er utstyrt med to stålpullerter.

Fundamentene er prosjektert til å stå i løsmasser. Beregningene er utført vha analyseprogram og håndberegninger. Hvert fundament har en 60cm tykk bunnplate på 220m2 og vegger med tykkelse 2m. Pullertene er sveist sammen av 70mm stålplater.

Konstruksjonen står i skvapesonen og kan variere fra fullt neddykket til helt tørr. I forankringssonen mellom vegger og bunnplate ligger armeringen svært tett, slik at det var nødvendig å begrense tilslagstørrelsen og utføre støpen med selvkomprimenrende betong. Nederste del av konstruksjonen ble utført som undervannstøp.

I januar 2022 ble beregningene oppdatert og fundamentene godkjent for 400t last, forutsatt at vannstand rundt fundamentet er overvåket og begrenset til å stå 1m under ok fundament.

Vi har hatt ansvar for prosjektering og all kontakt mot DNV-GL for godkjenning av konstruksjonen, dokumentasjon og driftsrutiner både i 2015 og 2022

Byggherre:
Halvorsen Offshore

Ansvarområder:
Prosjektering

Byggeperiode:
2015-2016

Byggested:

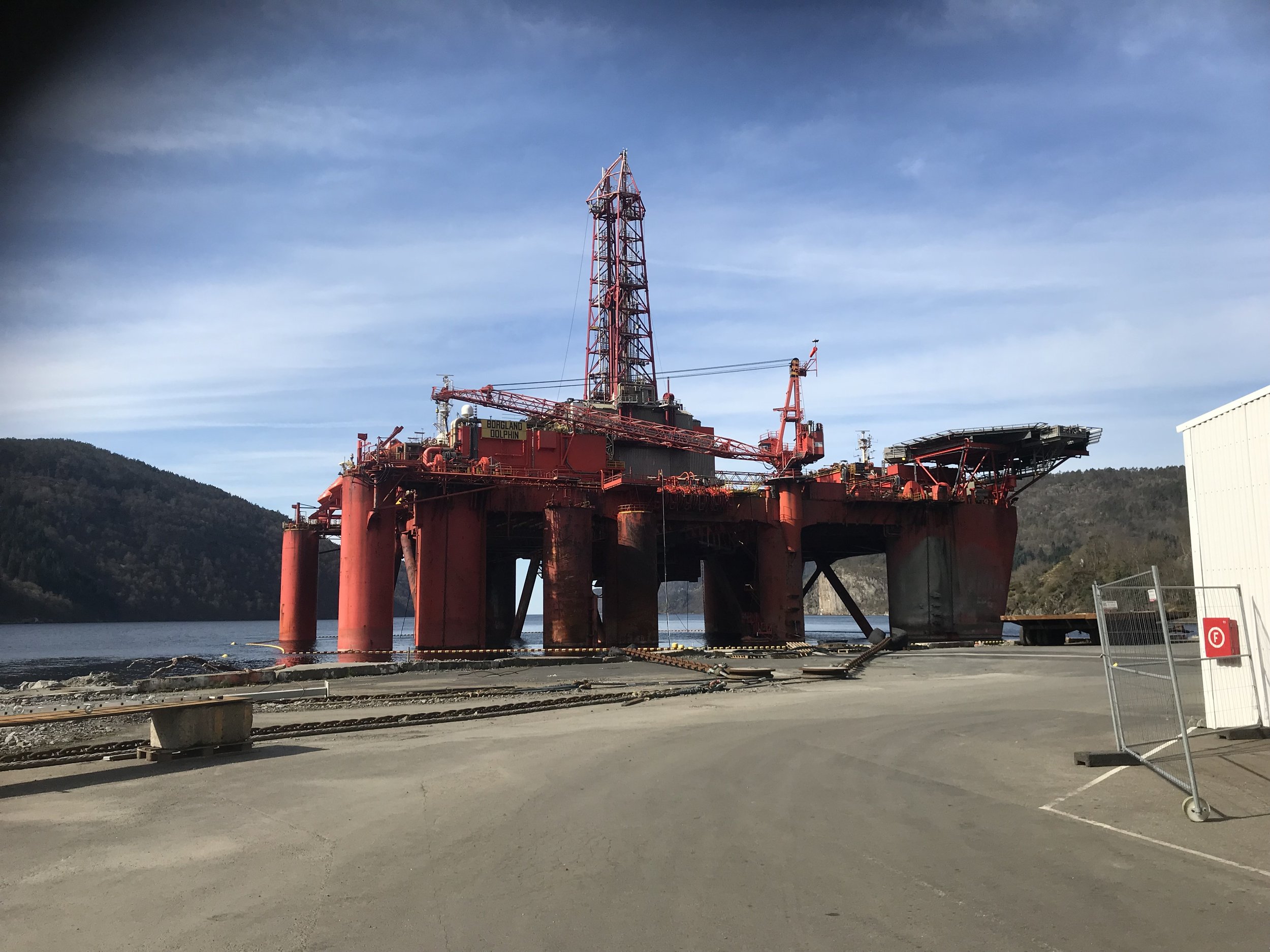

Kvina Verft - Feda
